6.3G雷達CR-LD605適應存儲容器或過程計量環境，液體、漿料、固體比如：輕油儲罐，原煤、粉煤倉位，揮發性液體儲罐，焦碳料位，漿料儲罐，固體顆粒
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出
微脈沖在物料表面所產生的回波。正確的回波信號識別由軟件完成。
距離物料表面的距離D與脈沖的時間行程T成正比： D=C×T/2 （其中C為光速）
因空罐的距離E已知， 則物位L為： L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參
數將自動使儀表適應測量環境。對應于4…20mA輸出。
主要參數：
應 用：適應多種存儲容器或過程計量環境，液體、漿料、固體。
測量范圍：30米
過程連接：法蘭
過程溫度：-20-220℃
過程壓力：-1.0-40bar
重 復 性 ：± 3mm
精 度：< 0.1%
頻率范圍：6.3GHz
防爆等級：Exd II BT4
防護等級：IP68
信號輸出：4…20mA/HART(兩線)

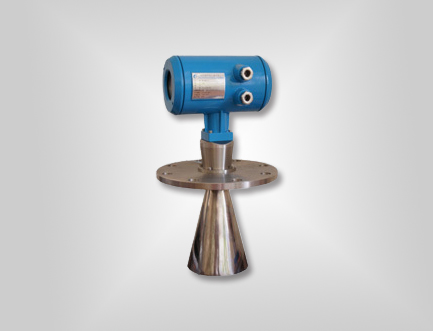

6.3G雷達CR-LD605喇叭雷達詳細介紹

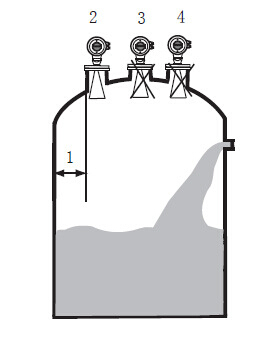

● 建議距離（1）罐體內壁至安裝短管的外壁應大于罐直徑的1/6；● 離罐壁小距離為300mm；● 不能安裝在入料口的上方（4）。● 不能安裝在中心位置（3），如果安裝在中間，會產生多重虛假回波，干擾回波會導致信號丟失。● 如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。 3.2 罐內安裝

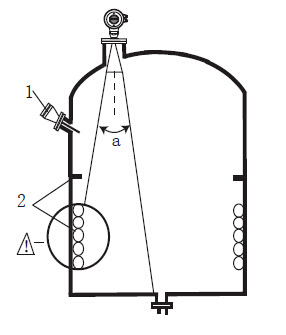

● 在 信號波束內， 應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。● 對稱裝置（2），如真空環，加熱線圈，擋板等等。● 如果罐內有（1）（2）干涉物件，應采用導波管進行測量。 3.3安裝選擇● 天線尺寸：天線越大，波束角越小，干擾回波將越弱。● 天線調整：將天線調整到測量位置。（見樣本第8頁）● 導波管：導波管安裝用來避免干擾回波。（見樣本第9頁）
